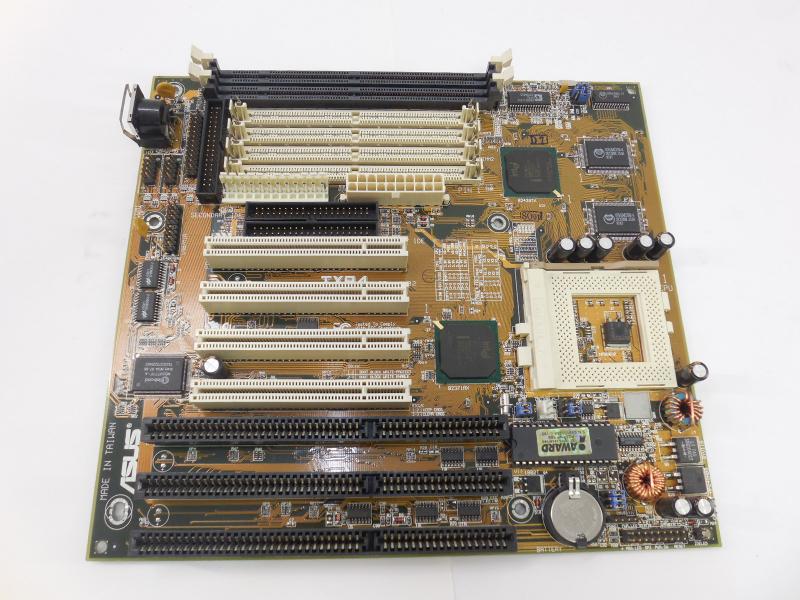

Платы материнские (старые модели)

Материнские платы старых моделей представляют собой основу для сборки персональных компьютеров, выпущенных несколько десятилетий назад. Эти платы значительно отличаются от современных аналогов как по своим характеристикам, так и по поддержке устаревших технологий. Рассмотрим основные особенности и компоненты старых материнских плат.

 Основные компоненты старых материнских плат

1. Процессорный сокет
   - Описание: Сокет предназначен для установки центрального процессора (CPU). В старых моделях использовались такие сокеты, как Socket 370, Socket A, Socket 478 и другие.
   - Типы: Процессорные сокеты различались в зависимости от производителя CPU (Intel, AMD) и поколения процессоров. Например, Socket 370 использовался для Pentium III, а Socket A — для Athlon XP.

2. Чипсет
   - Описание: Чипсет управляет взаимодействием между процессором, памятью, устройствами ввода-вывода и другими компонентами системы.
   - Типы: В старых материнских платах использовались чипсеты от компаний Intel, VIA, SiS и других. Например, Intel 440BX был популярен для процессоров Pentium II и Pentium III.
   - Характеристики: Поддержка определенных типов памяти, интерфейсов (AGP, ISA, PCI), возможности разгона и другие функции.

3. Оперативная память (RAM)
   - Описание: Оперативная память хранила данные, которые активно использовались процессором. В старых компьютерах использовались модули SIMM (Single Inline Memory Module) и DIMM (Dual Inline Memory Module).
   - Типы: Типы памяти включали FPM (Fast Page Mode), EDO (Extended Data Output) и SDRAM (Synchronous Dynamic Random Access Memory). Позже появились DDR (Double Data Rate) модули.
   - Характеристики: Объем памяти, тип (SIMM, DIMM), частота и тайминги.

4. Слоты расширения
   - Описание: Слоты расширения позволяли устанавливать дополнительные устройства, такие как видеокарты, звуковые карты, сетевые карты и другие периферийные устройства.
   - Типы: В старых материнских платах присутствовали слоты ISA (Industry Standard Architecture), PCI (Peripheral Component Interconnect) и AGP (Accelerated Graphics Port).
   - Характеристики: Количество слотов каждого типа, их длина (ISA, PCI) и версия (AGP 1x, 2x, 4x).

5. Видеоинтерфейс
   - Описание: Видеоинтерфейс обеспечивал подключение видеокарты к материнской плате. В старых моделях использовался интерфейс AGP (Accelerated Graphics Port), который позже заменили на PCI Express.
   - Типы: AGP 1x, 2x, 4x, 8x.
   - Характеристики: Пропускная способность, поддержка различных версий AGP.

6. Хранилище данных
   - Описание: Хранилища данных представляли собой жесткие диски (HDD) и оптические приводы (CD/DVD). В старых моделях использовались интерфейсы IDE (Integrated Drive Electronics) и SCSI (Small Computer System Interface).
   - Типы: IDE (также известный как PATA — Parallel ATA) и SCSI.
   - Характеристики: Максимальная скорость передачи данных, количество подключаемых устройств, поддержка Ultra DMA и других технологий.

7. Порты ввода-вывода
   - Описание: Порты ввода-вывода обеспечивали подключение клавиатуры, мыши, принтеров и других периферийных устройств.
   - Типы: PS/2, COM (Serial), LPT (Parallel), USB 1.x.
   - Характеристики: Количество портов каждого типа, поддержка legacy устройств (PS/2, COM, LPT).

8. Электропитание
   - Описание: Электропитание осуществлялось через разъемы ATX, которые подключались к блоку питания.
   - Типы: AT, ATX.
   - Характеристики: Напряжение, ток, количество контактов, поддержка режима сна и других функций.
